AFK系列襯氟球閥

高性能系列襯氟球閥是引進德國先進技術合作開發的可出口歐美的高性能重載型襯氟球閥。該閥門內腔及球軸部分采用全包裹模壓襯氟工藝，可應用于液態或氣態復雜工況下的開關、流量控制和截斷腐蝕性有毒介質以及超純的介質應用工況。采用全進口氟塑料襯里材料，適用的溫度和壓力范圍寬廣，可根據客戶的不同工況和工藝需要，有多種閥門配置可供選擇。

025-57255189

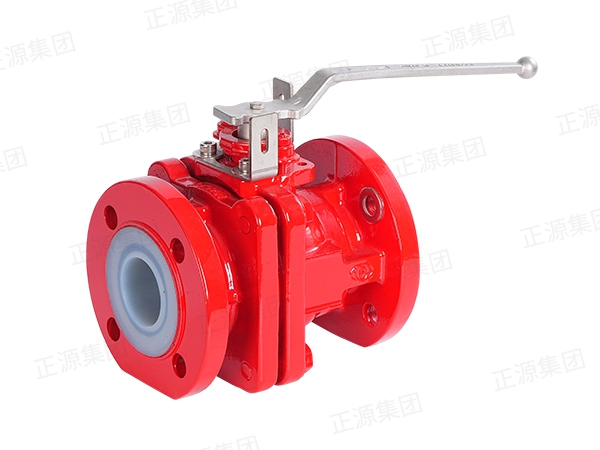

AFK襯氟球閥

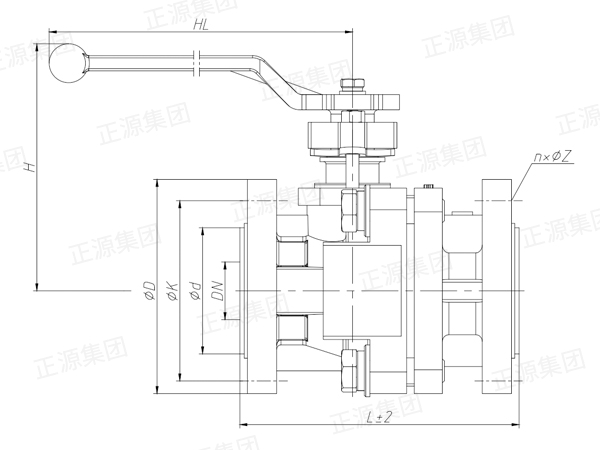

公稱通徑 標準值-PN16/Class150 參考值

DN

(mm)

NPS

(inch)

 L  D K d n×ΦZ  平臺尺寸
ISO 5211		 H HL 備注
GB ASME GB ASME GB ASME GB ASME GB ASME
15 ½＂ 140 \ 95 \ 65 \ 45 \ 4×Φ14 \ F05 115 180 手動
20 ¾＂ 140 127 105 100 75 69.9 51 45 4×Φ14 4×Φ16 F05 115 180 手動
25 1＂ 150 127 115 110 85 79.4 64 53 4×Φ14 4×Φ16 F05 115 180 手動
32 1¼＂ 165 \ 135 \ 100 \ 78 \ 4×Φ18 \ F05 120 180 手動
40 1½＂ 180 165 150 127 110 98.4 84 73 4×Φ18 4×Φ16 F07 150 240 手動
50 2＂ 200 178 165 150 125 120.7 98 92 4×Φ18 4×Φ18 F07 150 240 手動
65 2½＂ 220 190 180 180 145 139.7 120 105 8×Φ18 4×Φ18 F07 175 290 手動
80 3＂ 250 203 200 190 160 152.4 134 127 8×Φ18 4×Φ18 F10 205 315 手動
100 4＂ 280 229 215 228 180 190.5 154 157 8×Φ18 8×Φ18 F10 220 315 手動
125 5＂ 320 \ 250 \ 210 \ 181 \ 8×Φ18 \ F10 \ \ 蝸輪
150 6＂ 360 267 280 279 240 241.3 210 210 8×Φ22 8×Φ22 F12 \ \ 蝸輪
200 8＂ \ 292 \ 343 \ 298.5 \ 266 \ 8×Φ22 F12 \ \ 蝸輪

公稱通徑 標準值-PN16/Class150 參考值

DN

(mm)

NPS

(inch)

 L  D K d n×ΦZ  平臺尺寸
ISO 5211		 H HL 備注
GB ASME GB ASME GB ASME GB ASME GB ASME
15 ½＂ 140 \ 95 \ 65 \ 45 \ 4×Φ14 \ F05 115 180 手動
20 ¾＂ 140 127 105 100 75 69.9 51 45 4×Φ14 4×Φ16 F05 115 180 手動
25 1＂ 150 127 115 110 85 79.4 64 53 4×Φ14 4×Φ16 F05 115 180 手動
32 1¼＂ 165 \ 135 \ 100 \ 78 \ 4×Φ18 \ F05 120 180 手動
40 1½＂ 180 165 150 127 110 98.4 84 73 4×Φ18 4×Φ16 F07 150 240 手動
50 2＂ 200 178 165 150 125 120.7 98 92 4×Φ18 4×Φ18 F07 150 240 手動
65 2½＂ 220 190 180 180 145 139.7 120 105 8×Φ18 4×Φ18 F07 175 290 手動
80 3＂ 250 203 200 190 160 152.4 134 127 8×Φ18 4×Φ18 F10 205 315 手動
100 4＂ 280 229 215 228 180 190.5 154 157 8×Φ18 8×Φ18 F10 220 315 手動
125 5＂ 320 \ 250 \ 210 \ 181 \ 8×Φ18 \ F10 \ \ 蝸輪
150 6＂ 360 267 280 279 240 241.3 210 210 8×Φ22 8×Φ22 F12 \ \ 蝸輪
200 8＂ \ 292 \ 343 \ 298.5 \ 266 \ 8×Φ22 F12 \ \ 蝸輪

性能參數

◆ 公稱壓力：PN10、PN16

◆ 公稱通徑：DN15～200

◆ 使用溫度：-20～120℃（全襯F46）、-20～150℃（球襯PFA）、-20～180℃（全襯PFA）

◆ 使用壓力：-0.09～1.6MPa

◆ 驅動方式：手動、蝸輪、氣動、電動
◆ 國標球閥：端面至端面長度符合HG/T3704(氟塑料襯里閥門通用技術條件)，法蘭符合HG/T20592 PN10/PN16，可按要求：按ASME/ANSIB16.5CL150，JIS 10K鉆鉆孔

◆ 美標球閥：端面至端面長度符合ASME/ANSI B16.10(短)，法蘭符合ASME/ANSIB 16.5 CL.150，可按要求：按EN1092-1，JIS10K鉆孔

◆ 公稱壓力：PN10、PN16

◆ 公稱通徑：DN15～200

◆ 使用溫度：-20～120℃（全襯F46）、-20～150℃（球襯PFA）、-20～180℃（全襯PFA）

◆ 使用壓力：-0.09～1.6MPa

◆ 驅動方式：手動、蝸輪、氣動、電動
◆ 國標球閥：端面至端面長度符合HG/T3704(氟塑料襯里閥門通用技術條件)，法蘭符合HG/T20592 PN10/PN16，可按要求：按ASME/ANSIB16.5CL150，JIS 10K鉆鉆孔

◆ 美標球閥：端面至端面長度符合ASME/ANSI B16.10(短)，法蘭符合ASME/ANSIB 16.5 CL.150，可按要求：按EN1092-1，JIS10K鉆孔
