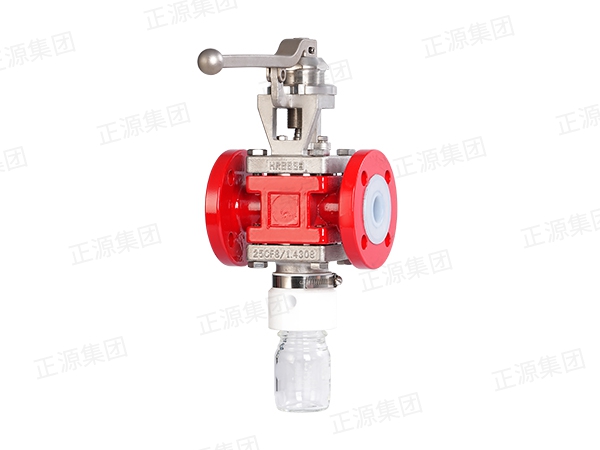

AFSV襯氟取樣閥

AFSV系列全村PFA取樣閥是用于獲取管路或設備中介質樣品的閥門，用于需要經常對介質樣品進行化學分析的場合。全襯氟取樣閥驅動力矩小，操作簡便、迅速，并且還可同時具有良好的取樣流量調節功能、自動復位關閉密封和安全掛鎖特性?？蓱?yīng)用于純凈和輕微固體的取樣，以及管線內有腐蝕性或有毒介質的安全取樣。

025-57255189
AFSV取樣閥

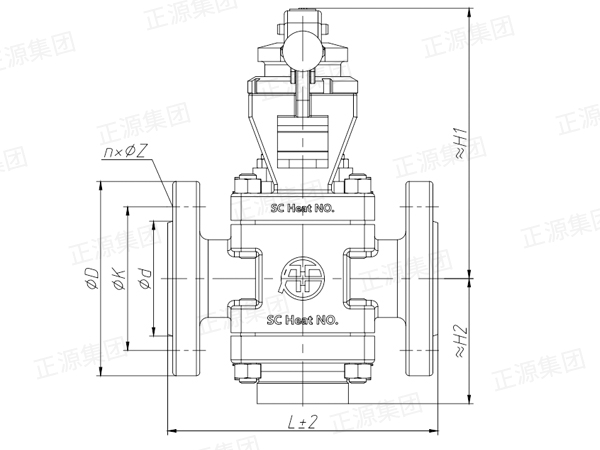

公稱通徑 標準值-PN16/Class150 參考值

DN

(mm)

NPS

(inch)

 L  D K d n×ΦZ  H1 H2
GB/EN ASME GB/EN ASME GB/EN ASME GB/EN ASME
25 1＂ 160 115 108 85 79.4 68 53 4×Φ14 4×Φ15.8 160 74
40 1½＂ 200 150 127 110 98.4 88 73 4×Φ18 4×Φ15.8 200 100
50 2＂ 230 165 152.4 125 120.7 102 92 4×Φ18 4×Φ19 200 100
80 3＂ 310 200 190.5 160 152.4 138 127 8×Φ18 4×Φ19 285 129

公稱通徑 標準值-PN16/Class150 參考值

DN

(mm)

NPS

(inch)

 L  D K d n×ΦZ  H1 H2
GB/EN ASME GB/EN ASME GB/EN ASME GB/EN ASME
25 1＂ 160 115 108 85 79.4 68 53 4×Φ14 4×Φ15.8 160 74
40 1½＂ 200 150 127 110 98.4 88 73 4×Φ18 4×Φ15.8 200 100
50 2＂ 230 165 152.4 125 120.7 102 92 4×Φ18 4×Φ19 200 100
80 3＂ 310 200 190.5 160 152.4 138 127 8×Φ18 4×Φ19 285 129

主要特點



主要特點

· 閥門結構長度設計符合EN558系列2.1或IS05752系列1.1，法蘭符合EN1092-1，亦可按ASME/ANSIB16.5CL.150進行鉆孔。

· 閥門口徑：DN25-DN80。

· 閥門主要采用頂部進入設計，易于安裝維護。

· 采用連桿式手動操作，彈簧自動復位關閉密封特性。亦可按要求選擇氣動或電動執行機構。

· 可根據需要通過對取樣流量大小進行調節。

· 可添加掛鎖裝置，將意外操作的可能性降至最低。

操作條件

· 溫度范圍從-40℃(-40°F)到+200℃(+392°F)壓力范圍從1mbar到16bar(232psi)

試驗/標識

· 壓力和氣密性測試根據EN 12266-1(2012-06)，泄率A,API598閥門檢查與試驗，在20KV電火花測試，保證襯里完整。閥體上標志以及商標根據EN19制定。根據EN 10204-3.1出具材質報告。
