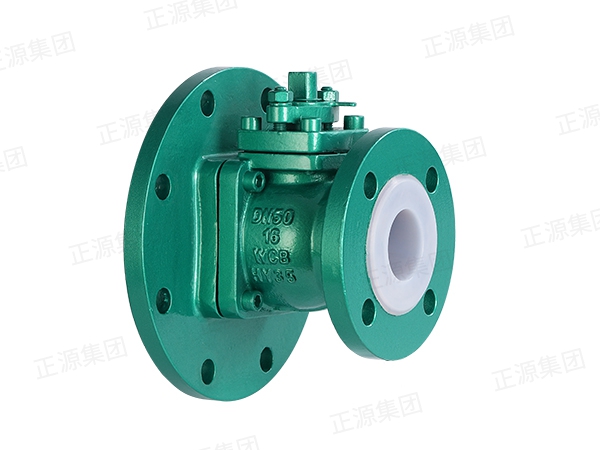

襯氟放料球閥

1、放料球閥規格尺寸齊全，可選擇性好。

2、結構簡單可靠，密封性好，維護方便。

3、與容器底部連接方便，對安裝管口通徑尺寸要求不高，適應性好。

4、比常規放料閥使用壽命長，性價比更高。

5、針對特殊介質和復雜工況，可以定制改造，適用范圍廣。

025-57255189
參數描述

襯氟放料球閥是一種主要用于反應釜、儲罐和其他容器的底部排料的閥門。它是由襯氟球閥改進而成，既有襯氟球閥的優點又可以實現罐底放料的作用，也可以用于常規管線中，實現管路的變徑作用達到簡化管線的效果。

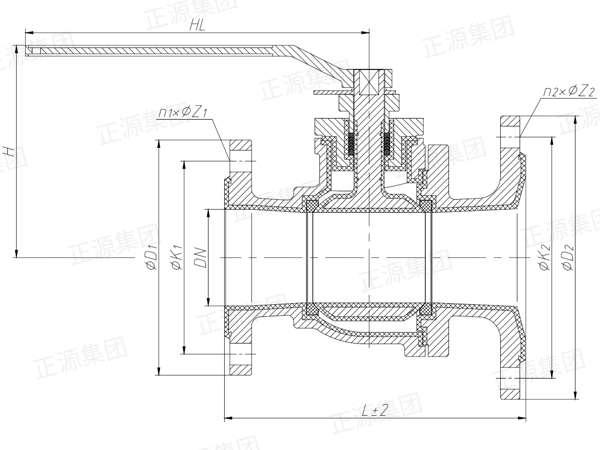

襯氟放料球閥FQ41-正標長度



公稱通徑 標準值-PN16/PN6 參考值
DN(mm) L D1 K1 n1×ΦZ1 D2 K2 n2×ΦZ2 H HL
25/50 145 115 85 4×Φ14 140 110 4×Φ14 100 160
25/65 145 115 85 4×Φ14 160 130 4×Φ14 100 160
25/80 145 115 85 4×Φ14 190 150 4×Φ18 100 160
25/100 145 115 85 4×Φ14 210 170 4×Φ18 100 160
25/125 145 115 85 4×Φ14 240 200 8×Φ18 100 160
25/150 145 115 85 4×Φ14 265 225 8×Φ18 100 160
32/50 160 140 100 4×Φ18 140 110 4×Φ14 110 160
32/65 160 140 100 4×Φ18 160 130 4×Φ14 110 160
32/80 160 140 100 4×Φ18 190 150 4×Φ18 110 160
32/100 160 140 100 4×Φ18 210 170 4×Φ18 110 160
32/125 160 140 100 4×Φ18 240 200 8×Φ18 110 160
32/150 160 140 100 4×Φ18 265 225 8×Φ18 110 160
40/50 175 150 110 4×Φ18 140 110 4×Φ14 125 200
40/65 175 150 110 4×Φ18 160 130 4×Φ14 125 200
40/80 180 150 110 4×Φ18 190 150 4×Φ18 125 200
40/100 180 150 110 4×Φ18 210 170 4×Φ18 125 200
40/125 175 150 110 4×Φ18 240 200 8×Φ18 125 200
40/150 175 150 110 4×Φ18 265 225 8×Φ18 125 200
50/65 200 165 125 4×Φ18 160 130 4×Φ14 135 250
50/80 160 165 125 4×Φ18 190 150 4×Φ18 135 250
50/100 160 165 125 4×Φ18 210 170 4×Φ18 135 250
50/125 160 165 125 4×Φ18 240 200 8×Φ18 135 250
50/150 160 165 125 4×Φ18 265 225 8×Φ18 135 250
65/80 215 185 145 8×Φ18 190 150 4×Φ18 145 300
65/100 180 185 145 8×Φ18 210 170 4×Φ18 145 300
65/125 180 185 145 8×Φ18 240 200 8×Φ18 145 300
65/150 215 185 145 8×Φ18 265 225 8×Φ18 145 300
80/100 245 200 160 8×Φ18 210 170 4×Φ18 175 350
80/125 250 200 160 8×Φ18 240 200 8×Φ18 175 350
80/150 245 200 160 8×Φ18 265 225 8×Φ18 175 350
80/200 245 200 160 8×Φ18 320 280 8×Φ18 175 350
100/125 275 220 180 8×Φ18 240 200 8×Φ18 195 240
100/150 275 220 180 8×Φ18 265 225 8×Φ18 195 240
100/200 275 220 180 8×Φ18 320 280 8×Φ18 195 240
125/150 315 250 210 8×Φ18 265 225 8×Φ18 215 500



襯氟放料球閥FQ41-非標長度



公稱通徑 標準值-PN16/PN6 參考值
DN(mm) L D1 K1 n1×ΦZ1 D2 K2 n2×ΦZ2 H HL
50/80 195 165 125 4×Φ18 190 150 4×Φ18 135 250
50/100 195 165 125 4×Φ18 210 170 4×Φ18 135 250
50/125 195 165 125 4×Φ18 240 200 8×Φ18 135 250
50/150 195 165 125 4×Φ18 265 225 8×Φ18 135 250
65/100 215 185 145 8×Φ18 210 170 4×Φ18 145 300
65/125 215 185 145 8×Φ18 240 200 8×Φ18 145 300
