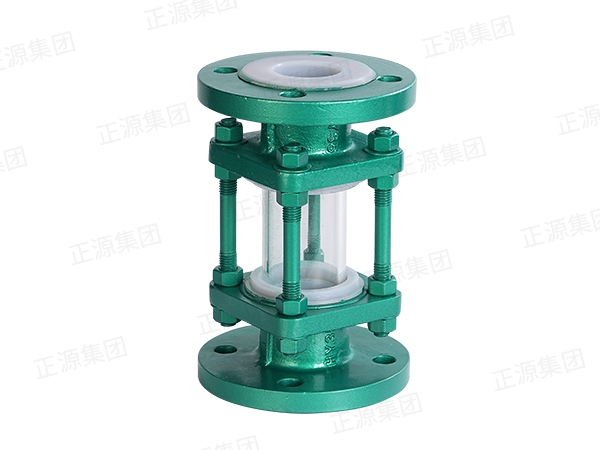

襯氟管狀視鏡

公稱通徑：DN25～150

使用溫度：-20～180℃

使用壓力：-0.09～0.3 MPa

法蘭標準：HG/T 20592-2009 PN10/PN16

025-57255189
參數描述

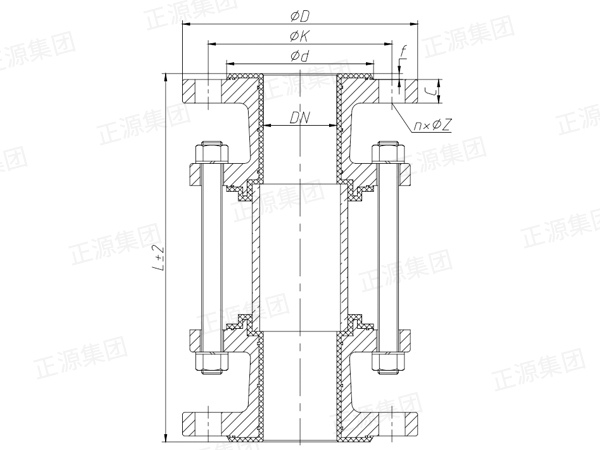

公稱通徑 標準值Standard value（mm)
DN(mm) NPS(inch) PN10
L  D K d C f n×ΦZ
25 1＂ 240 115 85 65 13 2.5 4×Φ14
32 1¼＂ 240 140 100 78 14 2.5 4×Φ18
40 1½＂ 240 150 110 85 15 3 4×Φ18
50 2＂ 250 165 125 100 17 3 4×Φ18
65 2½＂ 250 185 145 120 17 3.5 8×Φ18
80 3＂ 260 200 160 135 18 3.5 8×Φ18
100 4＂ 280 220 180 155 19 4 8×Φ18
125 5＂ 300 250 210 185 21 4 8×Φ18
150 6＂ 300 285 240 210 22 4 8×Φ22

公稱通徑 標準值Standard value（mm)
DN(mm) NPS(inch) PN10
L  D K d C f n×ΦZ
25 1＂ 240 115 85 65 13 2.5 4×Φ14
32 1¼＂ 240 140 100 78 14 2.5 4×Φ18
40 1½＂ 240 150 110 85 15 3 4×Φ18
50 2＂ 250 165 125 100 17 3 4×Φ18
65 2½＂ 250 185 145 120 17 3.5 8×Φ18
80 3＂ 260 200 160 135 18 3.5 8×Φ18
100 4＂ 280 220 180 155 19 4 8×Φ18
125 5＂ 300 250 210 185 21 4 8×Φ18
150 6＂ 300 285 240 210 22 4 8×Φ22
