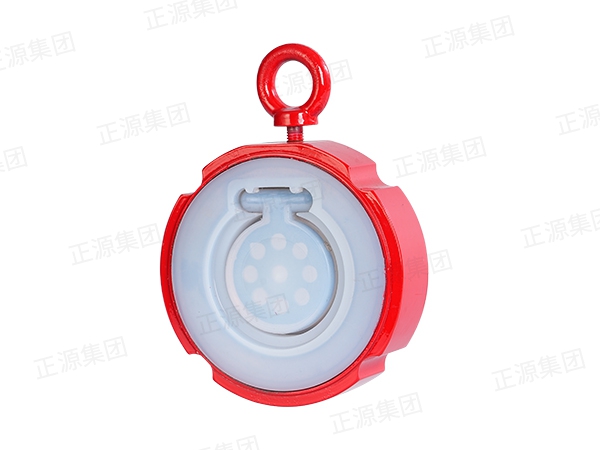

襯氟旋啟式止回閥H74

設(shè)計標準：HG/T3704 GB/T12235 GB/T12236

結(jié)構(gòu)長度：GB/T12221 ASME B16. 10 HG/T3704

法蘭標準：JB/T79 GB/T9113 HG/T20592 ASME B16.5/47

連接方式：對夾式

公稱壓力：PN 0.6 - 2.5MPa 150Lb - 300Lb

檢驗試驗：GB/T13927 API598

025-57255189
參數(shù)描述

公稱通徑

Nominal Diameler

標準值

Standard value
In
(inch)		 DN
(mm)		 PN0.6(MPa) PN1.0(MPa) PN1.6(MPa)
L B D W(Kg) L D W(Kg) L D W(Kg)
2 50 43 60 90 22 43 102 25 43 102 3.66
2 1/2 65 46 67 110 26 46 122 3.0 46 122 5.58
3 80 46 73 128 5.0 46 138 5.7 46 138 6.6
4 100 52 73 148 9.6 52 158 10.4 52 158 9.02
5 125 56 86 178 11.2 56 188 13.5 56 188 13.5
6 150 56 98 202 13 56 212 15.5 56 212 17.44
8 200 60 127 258 15.2 60 268 18.7 60 268 28.88
10 250 68 146 312 22.5 68 320 28.5 68 320 46.84
12 300 78 181 365 30 78 370 35 78 378 67.6
14 350 78 184 415 43.2 78 430 48.2 78 428 99.68
16 400 102 190 465 55.2 102 482 63.2 102 490 120.2
18 450 114 203 520 74.8 114 532 83.2 114 550 140.8
20 500 127 219 570 89.1 127 585 98.1 127 610 170.6



公稱通徑

Nominal Diameler

標準值

Standard value
In
(inch)		 DN
(mm)		 PN0.6(MPa) PN1.0(MPa) PN1.6(MPa)
L B D W(Kg) L D W(Kg) L D W(Kg)
2 50 43 60 90 22 43 102 25 43 102 3.66
2 1/2 65 46 67 110 26 46 122 3.0 46 122 5.58
3 80 46 73 128 5.0 46 138 5.7 46 138 6.6
4 100 52 73 148 9.6 52 158 10.4 52 158 9.02
5 125 56 86 178 11.2 56 188 13.5 56 188 13.5
6 150 56 98 202 13 56 212 15.5 56 212 17.44
8 200 60 127 258 15.2 60 268 18.7 60 268 28.88
10 250 68 146 312 22.5 68 320 28.5 68 320 46.84
12 300 78 181 365 30 78 370 35 78 378 67.6
14 350 78 184 415 43.2 78 430 48.2 78 428 99.68
16 400 102 190 465 55.2 102 482 63.2 102 490 120.2
18 450 114 203 520 74.8 114 532 83.2 114 550 140.8
20 500 127 219 570 89.1 127 585 98.1 127 610 170.6
