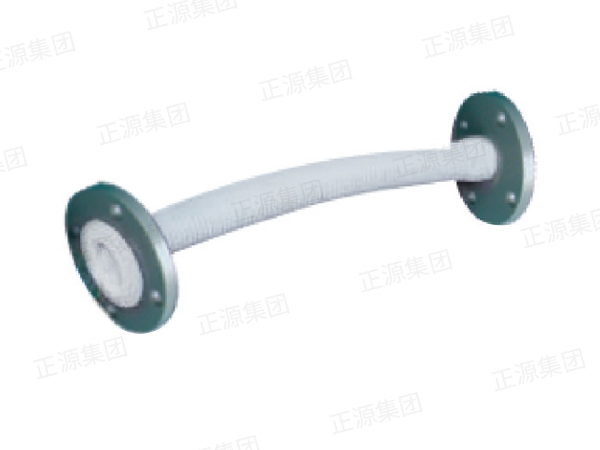

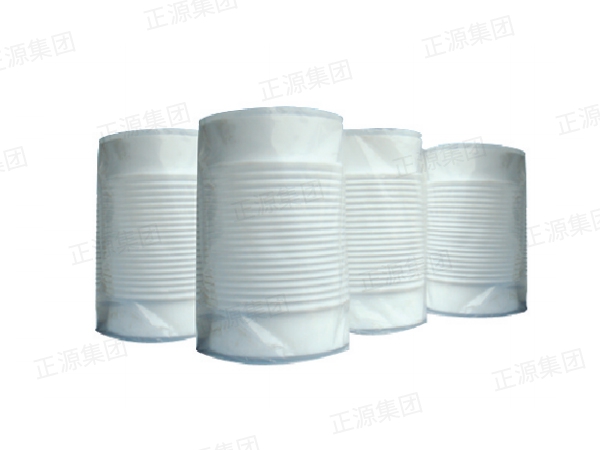

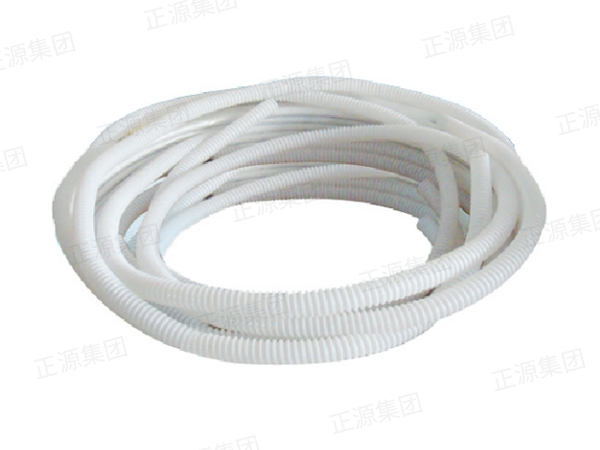

F4波紋軟管

● 使用場合：可以用來連接機械性能較低的石墨、陶瓷或玻璃管道；可作槽車、貯罐、容器或反應釜的給排料 管；特殊場合還可作管式反應器或熱交換器。

● 優越性能：改變了以往管道不能繞曲的特性，可進行管道錯位連接或用來平衡氣候或其他原因引起的管道位移、尺寸變化或用來消除高頻機械的振動。

● 連接方式：法蘭連接、螺紋連接、快速接頭、管卡或金屬絲固定等。 根據用戶需求，還可提供耐壓型帶網套的波紋軟管與帶增強筋軟管。

025-57255189
聚四氟乙烯波紋管規格與技術參數表

公稱通徑 DN

軟管通徑 dn

連接口長度 L

波紋管外徑 DW

壁厚 E

承受壓力

mpa

承受壓力

mpa

 極限繞曲半徑 熱變溫度℃ 使用溫度℃

疲勞次數

 可供管長











 普通 帶網套 帶加強筋   普通 帶網套 帶加強筋   普通 帶網套 帶加強筋 常溫狀態
15 10 30～35 18 1.5 0.5 0.8 0.8 0.085 ≥5DN ≥5DN ≥5DN <150 -10～+150 -10～+180 -5～+180 ≥10000 200～20000
20 15 30～35 23 15 0.5 0.8 0.8 0.085 ≥5DN ≥5DN ≥5DN <150 -10～+150 -10～+180 -5～+180 ≥10000 200～20000
25 20 30～35 27 2.0 0.45 0.6 0.8 0.085 ≥5DN ≥5DN ≥5DN <150 -10～+150 -10～+180 -5～+180 ≥10000 200～20000
32 28 40～60 38 2.0 0.4 0.5 0.5 0.08 ≥5DN ≥5DN ≥5DN <150 -10～+150 -10～+180 -5～+180 ≥10000 200～20000
40 34 40～60 42 2.0 0.35 0.5 0.5 0.075 ≥4.5DN ≥5DN ≥5DN <150 -10～+150 -10～+180 -5～+180 ≥10000 200～20000
50 38 40～60 51 2.0 0.3 0.4 0.4 0.07 ≥4.5DN ≥5DN ≥5DN <150 -10～+150 -10～+160 -5～+170 ≥10000 200～20000
65 52 50～70 68 2.0 0.25 0.4 0.4N 0.06 ≥4DN ≥5DN ≥5DN <150 -10～+150 -10～+160 -5～+170 ≥10000 200～20000
80 65 60～80 80 2.0 0.2 0.4 0.4 0.05 ≥4DN ≥5DN ≥5DN <150 -10～+120 -5～+150 -5～+150 ≥10000 200～20000
100 88 60～80 100 2.0 0.1 0.35 0.35 0.03 ≥4DN ≥5DN ≥5DN <150 -10～+120 -5～+150 -5～+150 ≥10000 200～20000
125 116 60～80 126 2.0 0.08 0.35 0.35 0.02 ≥4DN ≥5DN ≥5DN <150 -10～+120 -5～+150 -5～+150 ≥10000 200～20000
150 140 60～100 150 2.0 0.06 0.35 0.35 0.02 5DN 6DN 6DN <100 0～80 0～+120℃ 0～+120℃ ≥10000 200～20000
200 190 100～150 200 2.0 0.04 0.25 0.25 0.02 5DN 6DN 6DN <100 0～80 0～+120℃ 0～+120℃ ≥10000 200～20000
250 240 / 250 2.5 0.04 0.25 0.25 0.02 5DN 6DN 6DN <100 0～80 0～+120℃ 0～+120℃ ≥10000 200～20000
300 290 / 300 2.5 0.04 0.25 0.25 0.01 5DN 6DN 6DN <100 0～80 0～+120℃ 0～+120℃ ≥10000 200～20000
