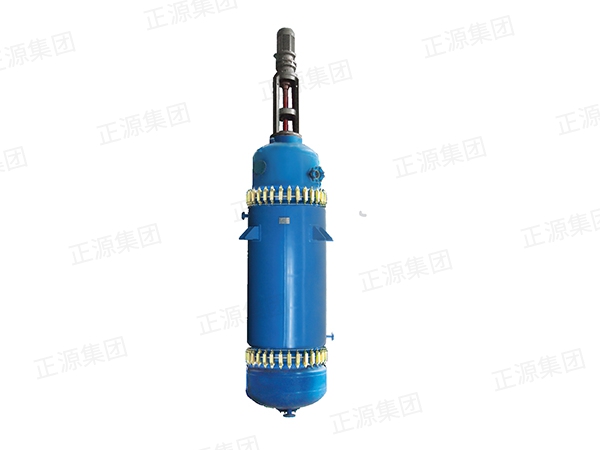

搪玻璃薄膜蒸發器

設計壓力：罐內 FV~0.25 MPA 夾套0 .6MPA

搪玻璃薄膜蒸發器內部與液態或氣態物料直接接觸的部位均為玻璃或PTFE等非金屬材質，特別適用于強腐蝕介質蒸發、禁止金屬離子析入的物料、高粘度物料處理、熱敏性物料處理以及高沸點物料的蒸發處理等場合。

025-57255189

WFE系列搪玻璃薄膜蒸發器主要參數表

系列	WFE 系列
規格型號	0.25	0.5	1.0	2.0	3.0	4.0	5.0	6.0	8.0	10	16
D1 mm	219	300	500	600	600	800	900	900	1000	1200	1600
D2 mm	325	400	600	700	700	900	1000	1000	1100	1350	1750
L mm	650	800	900	1350	1850	1830	2010	2500	2800	3050	3500
A mm	385	425	650	845	845	880	905	905	925	1310	1565
B mm	185	205	265	545	545	650	680	680	705	760	925
C mm	900	1155	1225	1380	1380	1668	1653	1590	1890	1307	2130
H mm	2470	2840	3321	4453	4983	5135	5450	6074	6629	6460	8150
h mm	330	350	365	475	475	475	475	800	800	800	800
傳熱面積	0.31	0.57	1.08	2.1	3	4.04	5.11	6	8.0	11.5	16.6
電機功率	0.75	1.5	1.5	2.2	3.0	4.0	5.5	5.5	7.5	7.5	7.5
壁厚 (內筒 / 夾套)	8/6	8/6	8/6	10/8	10/8	10/8	12/8	12/8	12/8	14/10	18/10
設備重量	245	385	626	1090	1380	1872	2370	3017	3500	5000	7330

注：表中所列的傳熱面積不包括下封頭的傳熱面積。

系列	WFE 系列
規格型號	0.25	0.5	1.0	2.0	3.0	4.0	5.0	6.0	8.0	10	16
D1 mm	219	300	500	600	600	800	900	900	1000	1200	1600
D2 mm	325	400	600	700	700	900	1000	1000	1100	1350	1750
L mm	650	800	900	1350	1850	1830	2010	2500	2800	3050	3500
A mm	385	425	650	845	845	880	905	905	925	1310	1565
B mm	185	205	265	545	545	650	680	680	705	760	925
C mm	900	1155	1225	1380	1380	1668	1653	1590	1890	1307	2130
H mm	2470	2840	3321	4453	4983	5135	5450	6074	6629	6460	8150
h mm	330	350	365	475	475	475	475	800	800	800	800
傳熱面積	0.31	0.57	1.08	2.1	3	4.04	5.11	6	8.0	11.5	16.6
電機功率	0.75	1.5	1.5	2.2	3.0	4.0	5.5	5.5	7.5	7.5	7.5
壁厚 (內筒 / 夾套)	8/6	8/6	8/6	10/8	10/8	10/8	12/8	12/8	12/8	14/10	18/10
設備重量	245	385	626	1090	1380	1872	2370	3017	3500	5000	7330

注：表中所列的傳熱面積不包括下封頭的傳熱面積。

管口規格表

規格型號	a	b	c	d	e1	e2	f	g1	g2	h1	h2	m1	m2	m3
WFE-0.25	50	50	/	50	/	/	25	20	/	20	/	G1/2"	/	G1/2"
WFE-0.5	65	65	/	65	/	/	50	25	/	25	/	G1/2"	/	G1/2"
WFE-1.0	80	50	/	100	100	100	65	40	/	40	/	G1/2"	/	G1/2”
WFE-2.0	125	50	50	125	100	100	80	50	50	50	50	G1/2"	G1/2"	G1/2”
WFE-3.0	125	50	50	125	100	100	80	50	50	50	50	G1/2”	G1/2"	G1/2"
WFE-4.0	125	50	50	150	100	100	80	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-5.0	125	50	50	150	100	100	100	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-6.0	125	50	50	200	100	100	100	65	50	50	50	G1/2"	G1/2"	G1/2”
WFE-8.0	150	50	65	250	125	125	100	65	50	50	50	G1/2"	G1/2"	G1/2"
WFE-10	150	50	65	300	125	125	100	80	50	50	50	G1/2"	G1/2"	G1/2”
WFE-16	150	80	125/65	400	125	125	150	100	50	80	50	G1/2"	G1/2"	G1/2"

注：可根據客戶的特殊要求變更管口數量或規格。

規格型號	a	b	c	d	e1	e2	f	g1	g2	h1	h2	m1	m2	m3
WFE-0.25	50	50	/	50	/	/	25	20	/	20	/	G1/2"	/	G1/2"
WFE-0.5	65	65	/	65	/	/	50	25	/	25	/	G1/2"	/	G1/2"
WFE-1.0	80	50	/	100	100	100	65	40	/	40	/	G1/2"	/	G1/2”
WFE-2.0	125	50	50	125	100	100	80	50	50	50	50	G1/2"	G1/2"	G1/2”
WFE-3.0	125	50	50	125	100	100	80	50	50	50	50	G1/2”	G1/2"	G1/2"
WFE-4.0	125	50	50	150	100	100	80	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-5.0	125	50	50	150	100	100	100	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-6.0	125	50	50	200	100	100	100	65	50	50	50	G1/2"	G1/2"	G1/2”
WFE-8.0	150	50	65	250	125	125	100	65	50	50	50	G1/2"	G1/2"	G1/2"
WFE-10	150	50	65	300	125	125	100	80	50	50	50	G1/2"	G1/2"	G1/2”
WFE-16	150	80	125/65	400	125	125	150	100	50	80	50	G1/2"	G1/2"	G1/2"

注：可根據客戶的特殊要求變更管口數量或規格。
